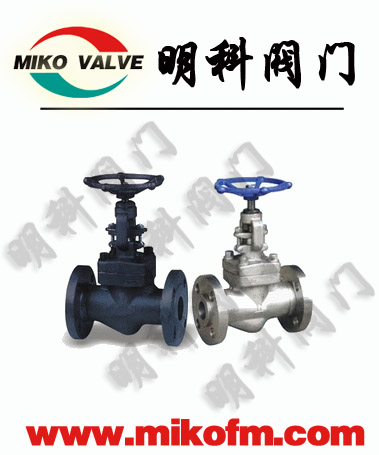

美標鍛鋼截止閥適用于中高溫、中高壓閥門，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
結構設計和規(guī)范
鍛鋼截止閥制造按API602,BS5352,ANSI/ASME B16.34,試驗與驗收按API 598,標識按照MSS SP-25。
J41H美標鍛鋼截止閥主要零部件材質
|
零件名稱 | CS to ASTM |
AS to ASTM |
SS to ASTM
|
|
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 墊片 | Corrugated SS+graphite | SS+PTFE | ||
| 3 |
螺栓
|
A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 |
銷釘
|
A276 420 | A276 304 | ||
| 5 |
填料壓套
|
A276 410 | A182 F304(L) | A182 F316(L) | |
| 6 |
活節(jié)螺栓
|
A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 |
螺母
|
A194 2H | A194 4 | A194 8 | A194 8M |
| 8 |
閥桿螺母
|
A276 410 | |||
| 9 |
螺母
|
A194 2H | A194 4 | A194 8 | A194 8M |
| 10 |
銘牌
|
SS | |||
| 11 |
手輪
|
A197 | |||
| 12 |
填料壓板
|
A216 WCB | A351 CF8 | ||
| 13 |
填料
|
柔性石墨 | PTFE | ||
| 14 |
閥蓋
|
A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 15 |
閥桿
|
A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 |
閥瓣
|
A276 420 | A276 304 | A276 304(L) | A276 316(L) |
|
適用介質
|
水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
J41H美標鍛鋼截止閥主要鏈接尺寸（mm）
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
| H(BW) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| H(開) | 207 | 207 | 240 | 258 | 330 | 355 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 柔性石墨 | RTJ | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 |
| BW | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 | |
訂貨須知：
一、①J41H美標鍛鋼截止閥產品名稱與型號②J41H美標鍛鋼截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們明科銷售部訂購。
三、當使用的場合非常重要或環(huán)境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
